Mengenal Komponen Elektronika Pasif dan Aktif
Pendahuluan
Dalam dunia elektronika, komponen adalah bagian paling dasar yang menyusun suatu rangkaian elektronik. Komponen ini memiliki fungsi dan karakteristik yang berbeda-beda tergantung pada peran yang dijalankan dalam rangkaian. Secara umum, komponen elektronika dibagi menjadi dua kategori utama, yaitu komponen pasif dan komponen aktif.
Pemahaman terhadap kedua jenis komponen ini sangat penting, karena menjadi dasar dalam merancang, menganalisis, dan memperbaiki rangkaian elektronik, baik yang sederhana maupun yang kompleks.
1. Komponen Elektronika Pasif
Komponen pasif adalah komponen elektronika yang tidak dapat menghasilkan energi, tetapi hanya menyimpan, menghantarkan, atau membatasi arus listrik. Komponen ini tidak dapat memperkuat sinyal, namun berperan penting dalam pengaturan aliran arus listrik dalam rangkaian.Komponen pasif tidak memerlukan sumber daya eksternal atau daya listrik untuk beroperasi. Fungsi utamanya adalah memodifikasi karakteristik sinyal atau membagi sinyal listrik dalam suatu rangkaian.
Ciri-ciri Komponen Pasif:
• Tidak memerlukan sumber tegangan eksternal untuk bekerja.
• Tidak memiliki fungsi penguatan sinyal (gain = 1).
• Hanya berfungsi sebagai pengatur atau pendukung arus/tahanan.
Contoh Komponen Pasif:
• Resistor (Hambatan):
Berfungsi untuk menghambat arus listrik. Nilainya diukur dalam Ohm (Ω).
Contoh: Mengontrol kecerahan LED.
• Kapasitor (Kondensator):
Menyimpan muatan listrik sementara. Nilainya diukur dalam Farad (F).
Contoh: Menghilangkan noise atau menyaring sinyal AC/DC.
• Induktor (Lilitan/Kumparan):
Menyimpan energi dalam bentuk medan magnet. Nilainya diukur dalam Henry (H).
Contoh: Digunakan pada rangkaian power supply dan filter.
2. Komponen Elektronika Aktif
Komponen elektronika aktif adalah komponen yang membutuhkan arus listrik berupa arus AC atau DC. Hal ini karena komponen elektronika aktif membutuhkan sumber daya listrik eksternal untuk menguatkan sinyal listrik yang dapat membantunya bekerja dengan baik.
Ciri-ciri Komponen Aktif:
• Membutuhkan sumber daya untuk bekerja (biasanya DC).
• Bisa menguatkan sinyal (gain > 1).
• Dapat berfungsi sebagai saklar elektronik, penguat, pengatur arus.
Contoh Komponen Aktif:
• Transistor:
Berfungsi sebagai penguat, saklar, atau osilator. Ada jenis NPN dan PNP (untuk BJT), serta MOSFET.
Contoh: Amplifier audio.
• Dioda:
Mengalirkan arus hanya dalam satu arah. Jenis: dioda biasa, LED, zener, dll.
Contoh: Penyearah arus AC ke DC.
• IC (Integrated Circuit):
Gabungan banyak komponen aktif dan pasif dalam satu chip. Berfungsi sebagai prosesor, pengatur tegangan, dll. Contoh: Timer IC 555, Op-Amp, mikrokontroler.

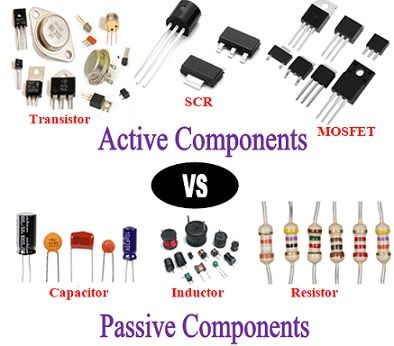

Perbedaan Komponen Pasif dan Aktif
•Sumber Energi : Komponen Pasif Tidak membutuhkan sumber daya eksternal, Komponen Aktif Membutuhkan sumber daya eksternal untuk bekerja.
•Kemampuan Menguatkan Sinyal : Komponen Pasif Tidak bisa menguatkan sinyal (gain = 1), Komponen Aktif Bisa menguatkan sinyal (gain > 1).
• Fungsi : Komponen Pasif Mengatur, membatasi, menyimpan, atau menyaring arus/sinyal, Komponen Aktif Menguatkan, mengatur, atau mengubah arus/sinyal listrik.
•Respon terhadap Sinyal : Komponen Pasif Hanya merespons sinyal yang diberikan, Komponen Aktif Dapat memproses atau mengubah sinyal yang masuk.
•Arah Arus : Komponen Pasif Dapat bersifat dua arah (misalnya kapasitor, resistor), Komponen Aktif Umumnya satu arah (seperti dioda dan transistor).
•Kemampuan Menghasilkan Energi : Komponen Pasif Tidak bisa menghasilkan energi, Komponen Aktif Bisa mengontrol dan memodulasi energi listrik.
Kesimpulan
Mengetahui perbedaan antara komponen pasif dan aktif sangat penting bagi siapa saja yang ingin memahami atau mendalami dunia elektronika. Komponen pasif bertugas mengatur dan mendukung aliran arus, sedangkan komponen aktif memberikan kemampuan untuk mengendalikan, memproses, dan memperkuat sinyal. Kombinasi keduanya menciptakan sistem elektronik yang berfungsi secara optimal dan efisien.
