Dioda : Komponen Semikonduktor Pengarah Arus Searah
Apa Itu Dioda?

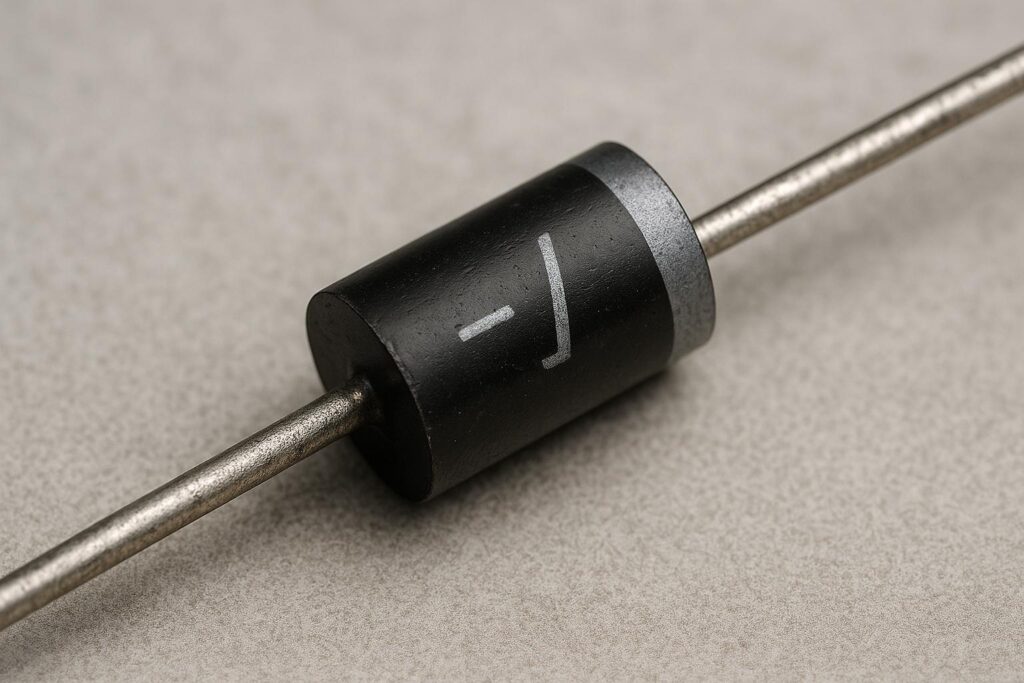

Dioda adalah salah satu komponen elektronik semikonduktor yang berfungsi untuk mengalirkan arus listrik hanya ke satu arah saja. Terminal pada dioda terdiri dari:
- Anoda (A)→ sisi positif
- Katoda (K)→ sisi negatif
Dioda dibuat dari bahan semikonduktor seperti silikon (Si) atau germanium (Ge) yang membentuk sambungan PN junction (pertemuan antara bahan tipe-P dan tipe-N).
Ketika dioda diberi tegangan maju (forward bias), arus listrik dapat mengalir melewati dioda. Namun, bila diberi tegangan terbalik (reverse bias), arus akan terhambat. Karena sifat ini, dioda sering disebut sebagai katup satu arah dalam dunia elektronika.
Fungsi Dioda
- Fungsi utama dioda dalam rangkaian elektronik antara lain:
- Penyearah arus (Rectifier)
Dioda digunakan dalam catu daya (power supply)untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). - Pelindung polaritas terbalik
Dioda mencegah kerusakan pada rangkaian jika polaritas sumber tegangan terbalik. - Pemotong (Clipping) dan penjepit (Clamping)
Dioda dapat digunakan untuk memotong sinyalpada level tertentu atau menjepit tegangan agar tidak melebihi batas. - Detektor sinyal (Demodulator)
Dalam rangkaian radio, dioda digunakan untuk mengekstrak sinyal audio dari gelombang radio. - Kendali arus dan tegangan
Dioda jenis tertentu, seperti dioda Zener, digunakan untuk menstabilkan teganganpada level tertentu.
- Penyearah arus (Rectifier)
- Contoh Aplikasi Rangkaian
1. Rangkaian Penyearah Setengah Gelombang
Menggunakan satu dioda untuk mengubah setengah gelombang AC menjadi DC.
- Rangkaian Penyearah Gelombang Penuh
Menggunakan empat dioda (konfigurasi jembatan/bridge) agar kedua gelombang positif dan negatif AC diubah menjadi DC.
- Rangkaian Proteksi Tegangan Terbalik
Dioda dipasang sejajar dengan beban untuk melindungi komponen dari polaritas salah.
Cara Kerja Dioda
Dioda bekerja berdasarkan karakteristik sambungan PN (PN junction).
a. Kondisi Forward Bias (Bias Maju)
- Anoda dihubungkan ke terminal positif sumber.
- Katoda dihubungkan ke terminal negatif.
- Arus listrik dapat mengalir.
- Tegangan ambang (Vf):
- Silikon ≈ 0,7 Volt
- Germanium ≈ 0,3 Volt
b. Kondisi Reverse Bias (Bias Mundur)
- Anoda dihubungkan ke terminal negatif.
- Katoda dihubungkan ke terminal positif.
- Arus listrik tidak mengalir(hanya arus bocor kecil).
- Jika tegangan terlalu besar, dioda bisa rusak (breakdown).
📶Jenis-Jenis Dioda
Berikut beberapa jenis dioda yang umum digunakan:
| Jenis Dioda | Fungsi Utama | Keterangan Tambahan |

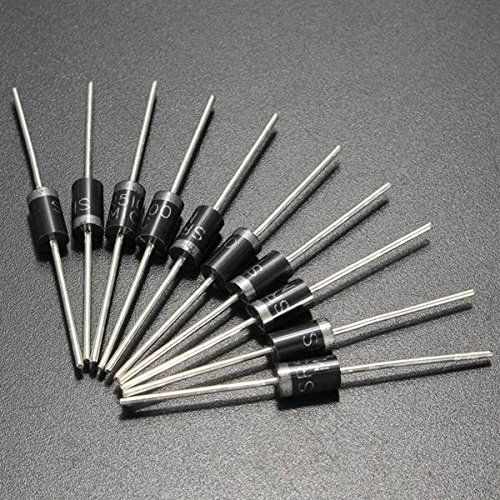

| Dioda Penyearah (Rectifier Diode) | Mengubah AC ke DC | Daya besar, contoh: 1N4007, 1N5408 |
| Dioda Zener (Zener Diode) | Menstabilkan tegangan | Digunakan sebagai voltage regulator |
| Dioda LED (Light Emitting Diode) | Mengubah energi listrik menjadi cahaya | Digunakan sebagai lampu indikator |
| Dioda Schottky | Switching cepat, tegangan jatuh rendah | Efisien untuk frekuensi tinggi |
| Dioda Varactor (Varicap) | Kapasitansi berubah sesuai tegangan | Digunakan pada tuner radio |
| Dioda Foto (Photodiode) | Mengubah cahaya menjadi arus listrik | Digunakan dalam sensor cahaya |
| Dioda Tunnel | Dapat bekerja pada resistansi negatif | Cocok untuk sirkuit frekuensi tinggi |
| Dioda Laser (Laser Diode) | Menghasilkan sinar laser | Digunakan dalam CD/DVD, barcode scanner |
Kesimpulan
Dioda adalah komponen penting dalam elektronika yang bekerja sebagai pengarah arus satu arah. Dengan berbagai jenis dan fungsinya, dioda banyak digunakan mulai dari rangkaian penyearah, pelindung rangkaian, sensor cahaya, hingga pengatur tegangan. Pemahaman tentang jenis-jenis diode, karakteristik dan cara kerja Dioda sangat penting bagi siapa pun yang belajar atau bekerja dibidang teknik elektro dan elektronika berguna untuk merancang rangkaian yang efisien dan andal.
