Kapasitor: Komponen Elektronik Penyimpan Energi
Pengenalan Kapasitor
Kapasitor adalah salah satu komponen elektronik pasif yang berfungsi untuk menyimpan muatan listrik dalam medan elektrostatik. Komponen ini ditemukan hampir di setiap rangkaian elektronik, mulai dari perangkat sederhana hingga sistem elektronik yang kompleks. Kapasitor memiliki kemampuan unik untuk menyimpan energi listrik sementara dan melepaskannya kembali saat diperlukan.
Prinsip Kerja Kapasitor
Kapasitor bekerja berdasarkan prinsip penyimpanan muatan listrik pada dua pelat konduktor yang dipisahkan oleh bahan isolator (dielektrik). Ketika tegangan diterapkan pada kedua terminal kapasitor, muatan positif akan terkumpul pada satu pelat dan muatan negatif pada pelat lainnya. Proses ini menciptakan medan elektrostatik di antara kedua pelat.
Kapasitansi suatu kapasitor ditentukan oleh rumus: C = ε × (A/d)
Dimana:
- C = Kapasitansi (Farad)
- ε = Permitivitas bahan dielektrik
- A = Luas permukaan pelat
- d = Jarak antara pelat
Semakin besar luas pelat dan semakin kecil jarak antar pelat, maka kapasitansi akan semakin besar.
Satuan dan Nilai Kapasitansi
Kemampuan kapasitor untuk menyimpan muatan disebut kapasitansi, dengan satuan Farad (F). Namun karena nilai 1 Farad sangat besar, biasanya digunakan satuan yang lebih kecil seperti:
- 1 µF (mikrofarad) = 10⁻⁶ F
- 1 nF (nanofarad) = 10⁻⁹ F
- 1 pF (pikofarad) = 10⁻¹² F
Nilai kapasitansi bergantung pada:
- Luas permukaan pelat konduktor
- Jarak antara pelat
- Jenis bahan dielektrik yang digunakan
Konstruksi Kapasitor
Komponen Utama:
- Pelat Konduktor: Biasanya terbuat dari aluminium, tembaga, atau logam lainnya
- Bahan Dielektrik: Isolator yang memisahkan kedua pelat (udara, keramik, plastik, elektrolit)
- Terminal/Lead: Penghubung ke rangkaian luar
- Pembungkus: Melindungi komponen internal dari kerusakan fisik dan kelembaban
Faktor yang Mempengaruhi Kapasitansi:
- Luas permukaan pelat konduktor
- Jarak antar pelat
- Jenis bahan dielektrik
- Suhu lingkungan
Fungsi Kapasitor dalam Rangkaian Elektronika
Kapasitor memiliki berbagai fungsi penting, antara lain:
- Menyimpan energi listrik sementara.
- Menyaring (filter) sinyal AC dan DC.
- Menstabilkan tegangan dalam rangkaian catu daya.
- Membentuk rangkaian osilator atau timer.
- Menghaluskan gelombang pada output penyearah (rectifier).
Jenis-Jenis Kapasitor

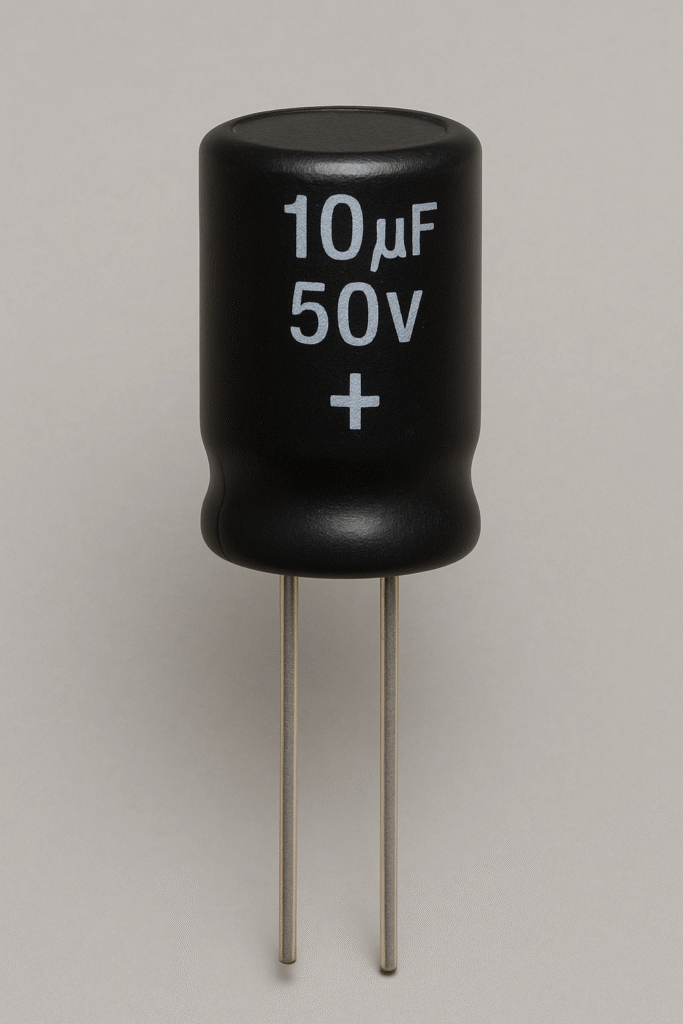

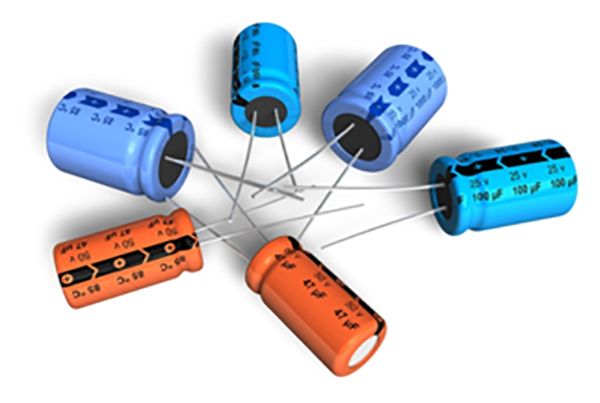

- Kapasitor Elektrolit
- Karakteristik: Memiliki polaritas (+ dan -), kapasitansi besar
- Bahan: Elektrolit cair atau padat sebagai dielektrik
- Aplikasi: Filter catu daya, coupling audio
- Kelebihan: Kapasitansi tinggi dalam ukuran kecil
- Kekurangan: Memiliki polaritas, umur terbatas
- Kapasitor Keramik
- Karakteristik: Non-polar, stabil, ukuran kecil
- Bahan: Keramik sebagai dielektrik
- Aplikasi: Rangkaian RF, decoupling, timing
- Kelebihan: Tidak ada polaritas, tahan suhu tinggi
- Kekurangan: Kapasitansi relatif kecil
- Kapasitor Film/Plastik
- Karakteristik: Non-polar, akurasi tinggi, low ESR
- Bahan: Film plastik (polyester, polypropylene)
- Aplikasi: Audio, filter, timing circuit
- Kelebihan: Stabil, toleransi ketat, umur panjang
- Kekurangan: Ukuran relatif besar
- Kapasitor Tantalum
- Karakteristik: Kapasitansi tinggi, stabil, ukuran kecil
- Bahan: Tantalum sebagai anoda, tantalum pentoxide sebagai dielektrik
- Aplikasi: Rangkaian digital, filter switching power supply
- Kelebihan: Kapasitansi tinggi, ESR rendah
- Kekurangan: Mahal, sensitif terhadap overvoltage
- Kapasitor Variabel
- Karakteristik: Kapasitansi dapat diubah-ubah
- Aplikasi: Tuning radio, rangkaian resonansi
- Jenis: Trimmer capacitor, air variable capacitor
- Supercapacitor/Ultracapacitor
- Karakteristik: Kapasitansi sangat besar (hingga beberapa Farad)
- Aplikasi: Penyimpan energi, backup power
- Kelebihan: Kapasitansi sangat tinggi, charge/discharge cepat
- Kekurangan: Tegangan kerja rendah, self-discharge tinggi
Cara Membaca Kode Kapasitor
- Sistem Kode Angka (3 digit)
- Contoh: 104 = 10 × 10⁴ pF = 100,000 pF = 0.1 μF
- Format: AB C, dimana AB adalah digit signifikan, C adalah multiplier
- Huruf: R = desimal (contoh: 1R5 = 1.5 pF)
- Kode Warna (jarang digunakan)
- Mengikuti sistem resistor
- Umumnya pada kapasitor lama
- Marking Langsung
- Nilai langsung tertulis: 10μF, 0.1μF, 220nF
- Tegangan kerja: 16V, 25V, 50V
- Toleransi: ±10%, ±20%
- Kode SMD
- Contoh: 225 = 22 × 10⁵ pF = 2.2 μF
- Huruf menunjukkan toleransi dan tegangan
Kesimpulan
Kapasitor adalah komponen fundamental dalam elektronika yang memiliki beragam aplikasi. Pemahaman yang baik tentang jenis, karakteristik, dan aplikasi kapasitor sangat penting bagi siapa saja yang bekerja dengan sistem elektronik. Pemilihan kapasitor yang tepat sesuai dengan kebutuhan rangkaian akan menentukan kinerja dan keandalan sistem elektronik secara keseluruhan.
Dengan perkembangan teknologi yang terus berlanjut, kapasitor terus mengalami inovasi baik dari segi bahan, konstruksi, maupun aplikasinya. Memahami dasar-dasar kapasitor akan membantu dalam mengikuti perkembangan teknologi ini dan mengaplikasikannya dengan optimal.
